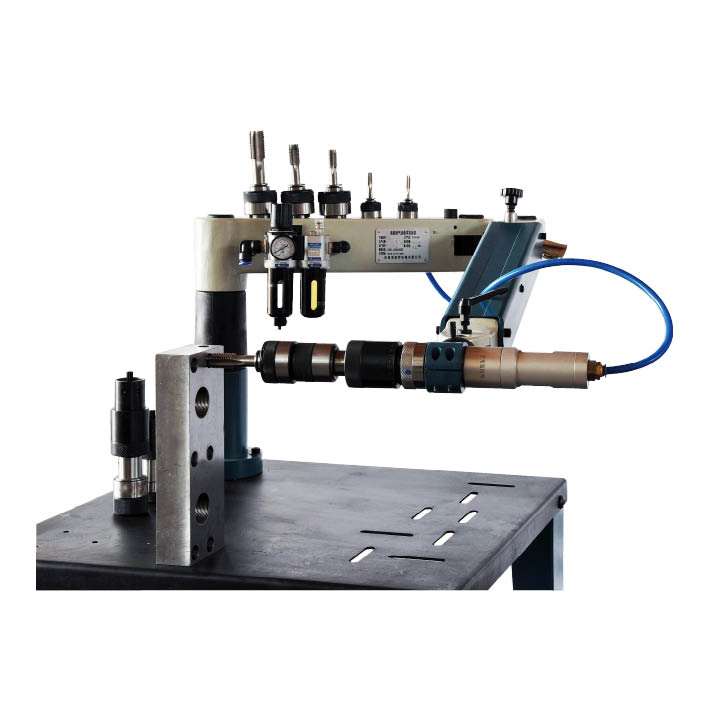

QII-R-M27型万向气动攻丝机

QII-R-M27型万向气动攻丝机

QII-R-M27型万向气动攻丝机

产品概述

浮动式气动攻丝机,也叫万能攻丝机,简称气动攻丝机,主要用于切削螺纹、倒角、拧螺钉等的一种高效气动工具。气动攻丝机配有可上下、前后、左右移动的机械式手臂,作业半径大,突破了车床、钻床、镗床等传统设备在空间上的限制。其在切削螺纹时,利用丝锥导向,始终保持与工作面垂直,不产生拉力与压力,处于浮动状态,从而保证了螺纹的精确几何尺寸。当与移动式工作台配合使用时,在用于超大工件、复杂工件、多孔位工件切削螺纹的时候有着无可比拟的优势:机动灵活、重复定位快、精度高。



工作原理

当高压空气通过气压调整器进入攻丝机马达后,压下扳机,高压空气经进气阀和换向按钮组件进入马达内部,带动马达转子叶片产生周向旋转力,转子运动后经各齿轮副变速输出强大的扭力,带动丝锥进行攻丝作业。攻丝机的工作气压可根据丝锥大小及产品材料而定,故在使用中请您根据丝锥大小、产品材料正确选择减速机构进行使用。



应用范围

工件材料特殊攻不进去怎么办?盲孔不好攻?丝锥打滑或易折损?排屑不畅,螺纹精度不理想?要攻的孔太多?工件太大要攻的面太多?手动攻丝成本太高?所有问题,气动攻丝机统统可以解决



气动攻丝机特点

1.作为CNC设备的伴侣,成为其辅助工作台。让操作工人等待时间变的有生产力,把CNC从“攻丝”、“倒角”等繁琐的工作中解放出来,大大提高了CNC及操作工人的效率。

2.采用人体工学设计,操作简便,舒适,降低了疲劳感。

3.工作时,不产生拉力与压力,运行自由灵活,平衡准确到位。

4.操作简单轻便,完全不需要经验和力量,操件者无需专门培训,稍加训练,就能操作轻巧精密,移动灵活,重复定位快,精度高,作业范围大,。

5.压缩空气驱动,安全快速高效。

6.较小气压力和气量,超大扭力输出。

7.应用范围广,能对各种钢材、铁、铜、铝、塑料等材料攻丝。

8.马达可无限段调整转速,加之筒夹带过载保护装置,因而攻丝损伤小,螺牙精度高,超负荷操作也不会损坏马达。

9.较重的工件不需要定位或翻转,装加万向头可轻松搞定。



适用行业

机械、模具、电子、冶金、电厂、煤矿、石油



标配内容

机架,气动马达,A230,B47减速机,附件盒,攻丝油,丝锥夹头M8a,M10a,M24b,M27b各1个

规格参数



气动攻丝机型号

QII-R

工作半径(mm

1100

平衡臂回转角度(°

360

工作气压(bar

6~8

减速机构(r/min

A300

A230

B95

B47

最大扭矩(N.M

40

61

158

305

弹性筒夹联接尺寸(mm

19

19

30

30

攻丝能力 钢,不锈钢

M3-M8

M3-M12

M12-M16

M20-M27

攻丝能力 铸铁,有色金属

M3-M10

M3-M12

M12-M20

M20-M30
